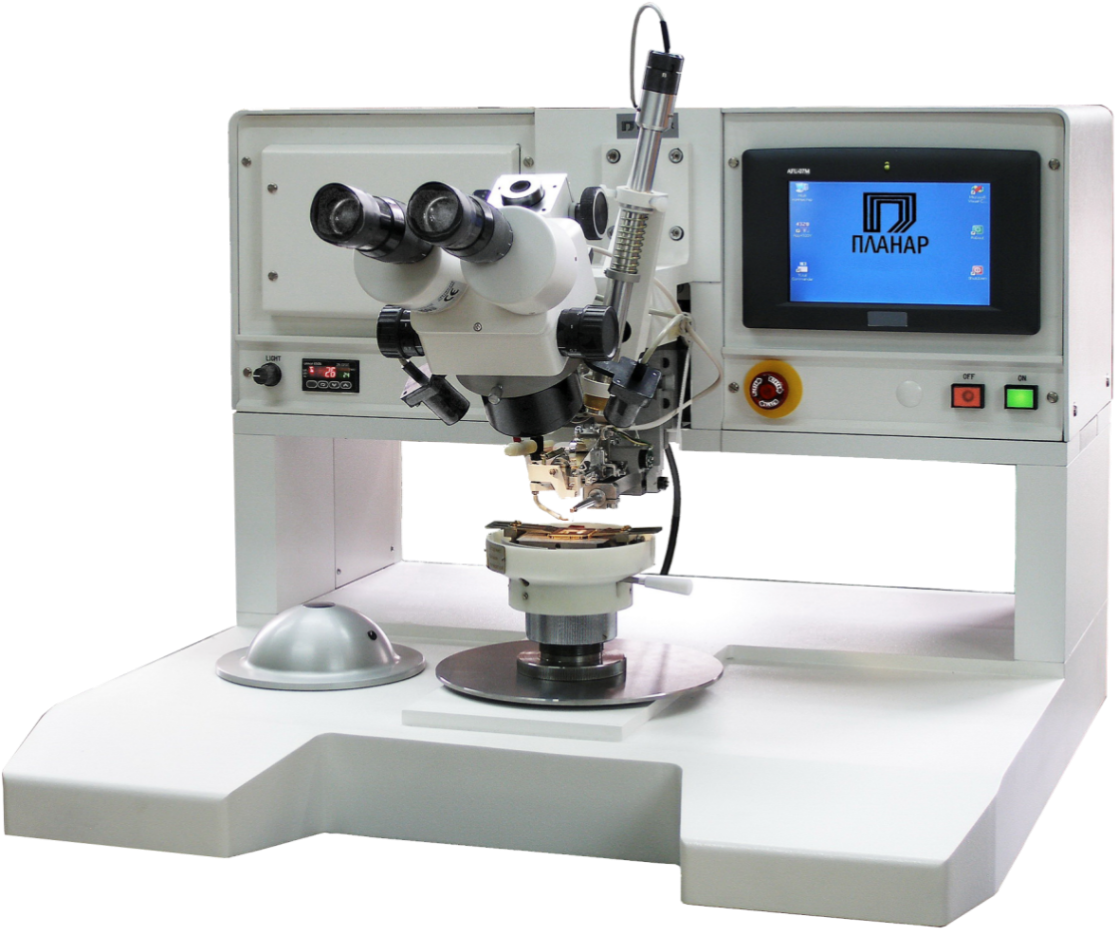

Установка ЭМ-4321 предназначена для присоединения выводов из золотой проволоки в изделиях микроэлектроники. Для получения качественных соединений обеспечено регулирование усилий нагружения, температуры сварки, траектории перемещения сварочного инструмента, времени и мощности ультразвукового импульса, тока разряда БФШ.
Производимые операции
- установка катушек со сварочной проволокой, установка развариваемых изделий - вручную оператором;
- совмещение контактных площадок с помощью системы технического зрения в полуавтоматическом режиме, или вручную с помощью манипулятора и визирного перекрестия на экране монитора в ручном режиме;
- присоединение и формообразование перемычки, отрыв - подача проволоки - автоматически по циклу;
- автоматизированное сматывание проволоки при пом. катушки с проволокой диаметром 50,8 мм (2");
- программируемая подача проволоки в инструмент;
- контроль деформации развариваемых перемычек;
- совмещение контактных площадок по координатам X-Y с визиром перекрестия - управляемым электроприводом.
Этапы работы с установкой
- установка обрабатываемого изделия на рабочем столике - вручную;
- обучение программы сварки с помощью визирного перекрестия на экране монитора;
- программирование необходимых траекторных и технологических (времени сварки, усилия сжатия соединяемых элементов каждой сварки и др.) параметров;
- совмещение по двум операторным точкам (полуавтоматический режим) или с помощью системы технического зрения;
- автоматический цикл монтажа перемычек по программе сварки или разварка индивидуальных перемычек с совмещением каждой точки сварки с помощью визирного перекрестия на экране монитора.
Технические характеристики
Параметр | Значение |
Метод присоединения |
«Шарик-клин» ТЗС |
Материал и диаметр присоединяемых выводов, мм |
Золото, 0.018 ... 0.05 |
Автоматизированное перемещение по координатам Х,Y, мм |
40 |
Перемещение сварочного инструмента по координате Z, мм |
Не менее 15 |
Нагружение при сварке, Н |
0,1 ... 2,5 |
Рабочая частота УЗ системы, кГц |
66 (опция ±100) |
Выходная мощность УЗГ, Вт |
4,0 |
Температура нагрева рабочего стола, °С |
50 ... 300 |
Угол подачи проволоки, ° |
90 |
Электропитание |
230 В; 50 Гц; 0.8 кВт |
Габариты, мм |
750 × 750 × 750 |
Масса, кг |
55 |
